化妝品功效評價創新成像之VECTRAH2 3D『上』

b) 身體局部體積差量化

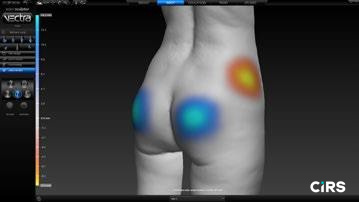

圖2. 身體3D成像

此篇我們主要展示VECTRAH2 3D的面部采集功能。

VECTRAH2 3D面部采集系統可以跟蹤鼻部整形、下巴整形、注射填充[5]、脂肪移植[3]、面部輪廓提升[6]、緊致煥膚、黃金微針射頻、超聲治療[7]等效果評估，以上多見于醫美領域。

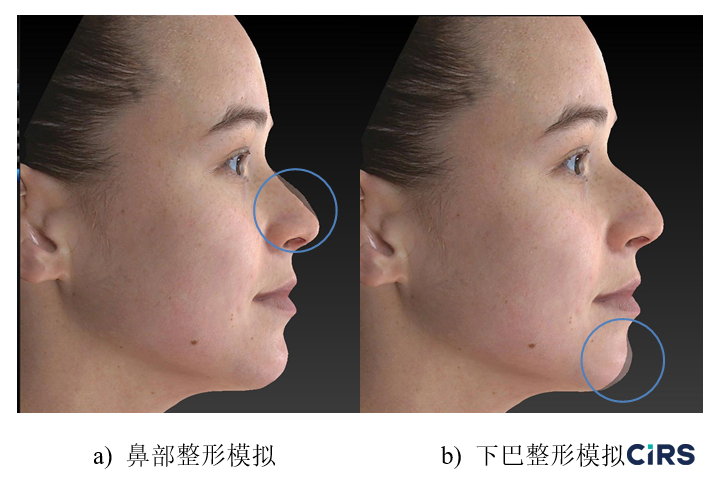

a) 鼻部整形模擬             b) 下巴整形模擬

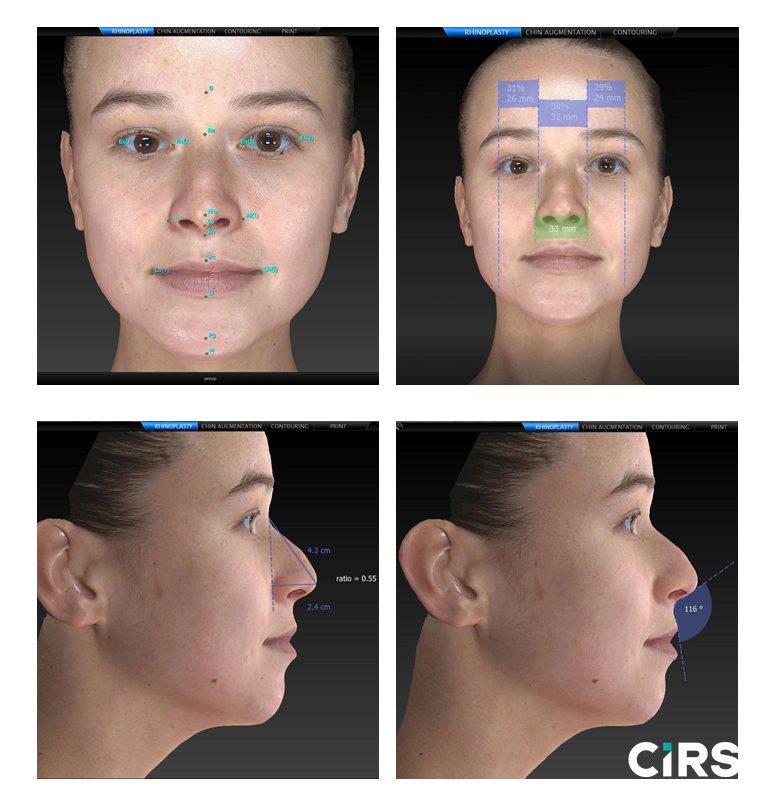

圖3. 面部3D成像

另外，消費者追求的“誘人”護膚效果-蘋果肌飽滿、下頜線提升、消除浮腫、改善泡泡眼、改善淚溝凹陷、祛眼袋、豐唇/改善唇部飽滿度等，單憑化妝品可能效果不如醫美來得“更明顯、更直接、更快速”，但VECTRAH2 3D依然可以作為除整形領域外，在化妝品、家用美容儀、非手術輕醫美領域中皮膚形態和輪廓改善的有效評估設備之一。

3D圖像是如何生成的？

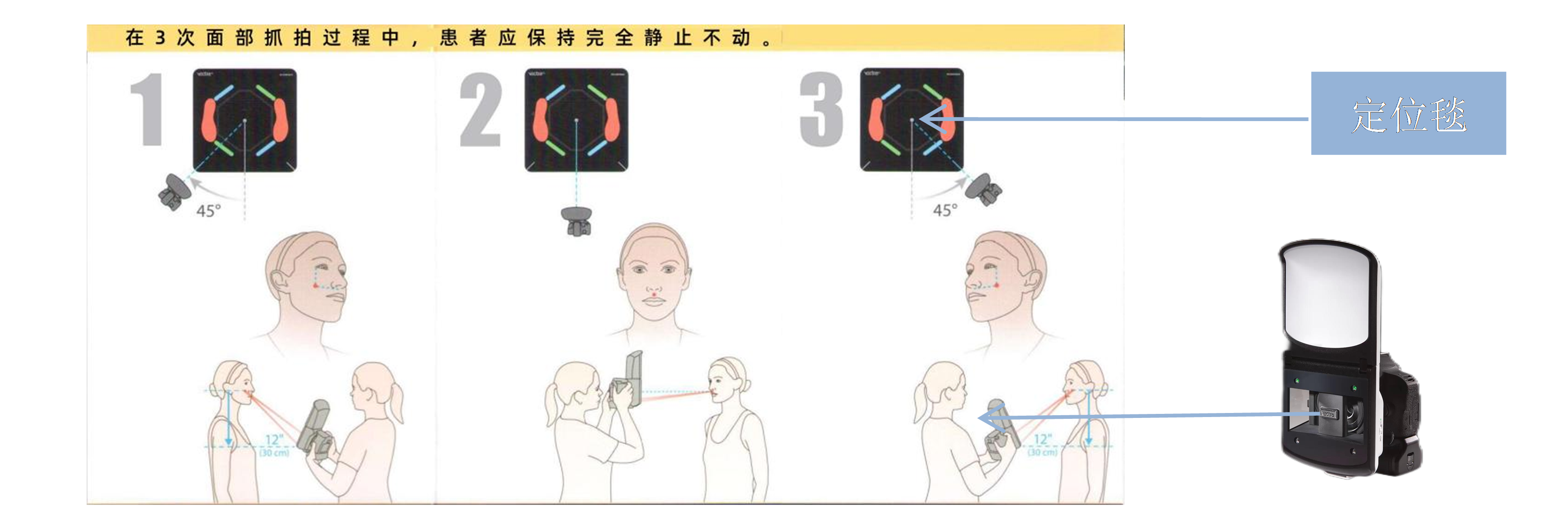

圖4. 手持便攜式VECTRAH2 3D成像儀&采集過程

拍攝前準備工作：

• 引導受試者站立于定位毯中心位置，并保持自然直立狀態；
• 移除首飾等影響成像的反光物品；
• 去除皮膚上的汗水、油脂，或任何有光澤的東西；
• 卸掉所有化妝品，靜待皮膚恢復至平衡狀態；
• 頭發束起，遠離面部、耳朵、頸部；
• 受試者目視前方，面部放松。

拍攝注意事項：

• 檢查相機左側指示燈-是否調到面部采集模式，拍攝面部，測距燈為兩個紅點；
• 拍攝左、右45°圖像時，相機高度應處于受試者胸部位置，兩個紅點（測距燈）重合為一點，處于眼角下垂線和鼻小柱水平沿線交點處。拍攝正臉時，相機處于人中同一高度，機體與受試者面部平行；
• 拍攝左右視圖，攝影機應朝著受試者頭部向上傾斜，以優化下巴和頸部的細節；
• 左、前、右，每角度只能拍攝一張，不能同角度連續拍攝，任一角度沒拍好，點擊放棄并重新采集。

3D圖合成：

• 通過VECTRA軟件可以自動將多張3D局部圖像合成為一張面部整體圖像；
• 每次拍攝合成完畢后及時檢查，確保圖像正常，否則重新拍攝操作，圖像不能模糊、受試者面部放松、目光直視前方、不能有表情。

以上工作，均為了確保在各訪視點采集圖像相對位置盡可能保持一致，并且系統也自帶以多個點、線為基準的匹配對齊功能，減少拍照過程中的人為操作帶來的誤差。

具備哪些評估功能？

• 形態變化比較測量：通過拍攝前后不同訪視點的3D圖像，VECTRA軟件可以比較任意兩個訪視點的前后形態變化，并通過色彩顯示出凸起或凹陷，還可以計算出凸起或凹陷的體積。
• 體積變化測試：軟件可一鍵自動完成體積變化測試，用一個彩色高度圖來表示輪廓的變化程度。

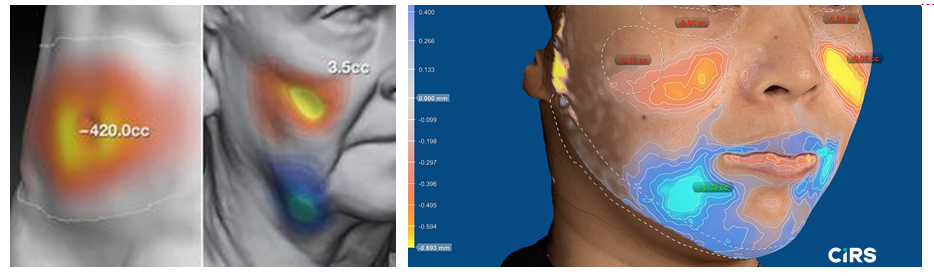

圖5. 面部形態差異 & 體積差計算（使用前vs.使用后）

• 無顏色影響的輪廓評估，用灰度照片的模式可以更好顯示輪廓的細節。

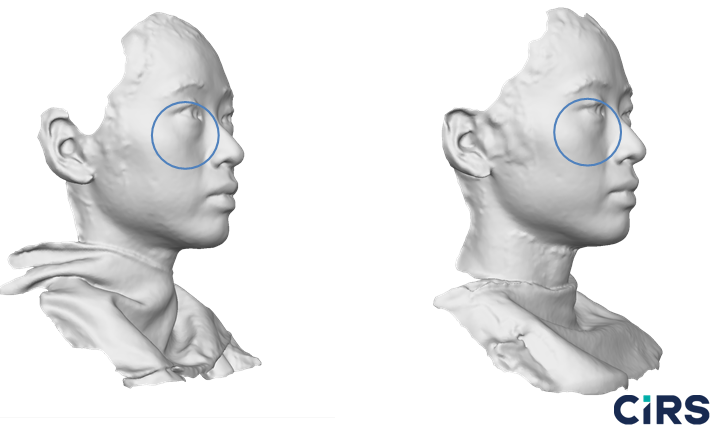

圖6. 雙下巴輪廓改善-石膏圖（使用前vs.使用后）

（以上圖源來自CIRS化妝品功效臨床評價實驗室）

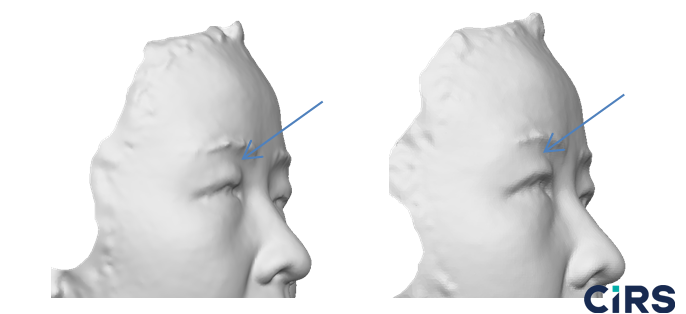

圖7. 眼袋輪廓改善-石膏圖（使用前vs.使用后）

（以上圖源來自CIRS化妝品功效臨床評價實驗室）

圖8. 眼泡水腫改善-石膏圖（使用前vs.使用后）

（以上圖源來自CIRS化妝品功效臨床評價實驗室）

口周囊袋、蘋果肌等均可通過石膏圖體現輪廓改善。

• 無標記追蹤功能提供了一種皮膚表面變化的動態評估方法，皮膚表面自動對齊、追蹤和標記，可表征軟組織的拉伸、壓縮、提升和體積。矢量箭頭（下圖彩色點）提供了皮膚運動方向和大小的精確指示，比如，堅持使用緊塑面霜配合V臉按摩手法，有望在下頜、蘋果肌處看到皮膚提升效果，這個可以用矢量箭頭體現出來。

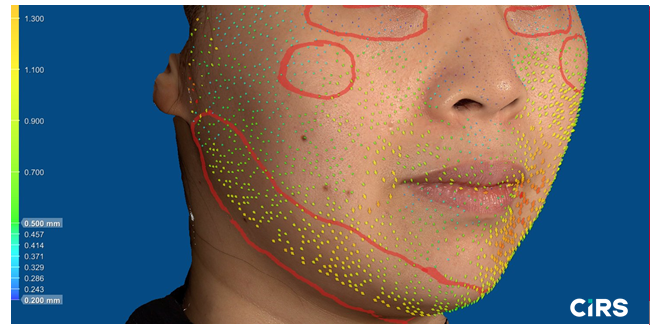

圖9. 比較兩張圖像，顯示皮膚運動、體積和表面積的差異

（以上圖源來自CIRS化妝品功效臨床評價實驗室）

輪廓線、角度、距離測量：

• 通過在面部或身體固定位置生成一條輪廓線，通過分析輪廓線長度比較前后形態變化；

圖10. 輪廓線測量

• 面積分析：分析比較不同圖像相同區域的面積參數；
• 體積分析：比較不同目標相同區域的體積參數，如蘋果肌、胸部、鼻部、瘦身等治療前后體積的變化。

圖11. 角度、距離測量
